首頁 > 產品展示 > 產品信息 >

抽油機用永磁半直驅同步拖動裝置由半直驅同步電動機、同步電動機變頻控制箱和連接支撐三部分組成。 同步電動機專為油田游梁抽油機設計的低速大轉矩永磁同步電動機,利用超薄機身(160mm),自然冷卻,直接驅動減速箱輸入軸,**節能,**可靠。變頻控制柜采用新一代高性能開環矢量變頻器,采用DSP芯片為控制核心,保證產品的可靠性和對各種環境的適應性,功能強大,使用靈活,**沖次可以**到0.1次/分鐘。

首先,該裝置取消了易造成人員傷害的皮帶機構,使系統運行更**、更環保。控制系統采用了變頻器電阻回饋制動,在油井出現桿斷失重時,控制系統自動斷電,電機制動減速,避免慣性加速引起的抽油機井**事故。其次,該裝置因采用了永磁同步電動機,大大提高了傳動效率和功率因素,綜合節電率在10%以上。該裝置具有以下特點:

◆行業專用:基于游梁式抽油機控制的軟件邏輯,做到行業專用,方案**。

◆高可靠性選型:關鍵器件均采用國內外知名品牌,元器件穩定性可靠有保障。

◆大冗余設計:通過嚴格計算與實驗驗證,關鍵元器件采用大裕量設計,以保證整機在油田惡劣環境下的長期穩定性。

◆優化的矢量控制:國內**的無速度反饋矢量控制,低頻扭矩大,轉矩響應

◆軟件限流限壓功能:良好的電壓、電流限制,有效進行關鍵控制參數限幅以**變頻器的故障風險。

◆環境適應性強:較高的整機過溫點,獨立的風道設計,加厚三防漆處理,更適合長期運行在油田戶外場合。

◆轉速追蹤再起動功能:實現對旋轉中的電機的無沖擊平滑起動

◆自動電壓調整功能:當電網電壓變化時,能自動保持輸出電壓恒定。

◆**的故障保護:過流、過壓、欠壓、過溫、缺相、過載等保護功能

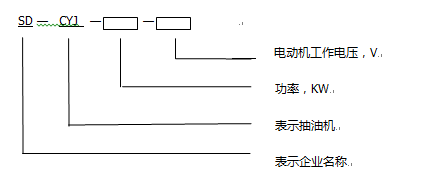

1、產品型號*名

產品銘牌的字母、數字分別表達了企業名稱、抽油機專用、功率和工作電壓。

2、產品銘牌

銘牌樣式如下(抽油機不同,參數有所不同):

永磁半直驅同步拖動裝置

電機型號:SD-CYJ-18.5KW-380V

電機功率:18.5kw

額定電壓:380V

額定電流:30.**

變頻功率:30kw

額定轉速:149rpm

額定頻率:74.5Hz

接線方式:Y

額定轉矩:1187N.m

防護等級:IP54

絕緣等級:F

出廠編碼:1705001

出廠日期:2017.7

工 作 制:S1

大慶世博中鼎電器設備有限公司

3、產品規格及技術參數


A、基本技術參數

額定功率(KW)

5.5—110

額定電壓(V)

380—1140

安裝方式

定制

工作制

S1

絕緣等級

FH

連接方式

Υ

冷卻方式

IC410IC416

防護等級

IP54IP55

環境溫度(℃)

-40—+45

海拔高度(m)

≤1000

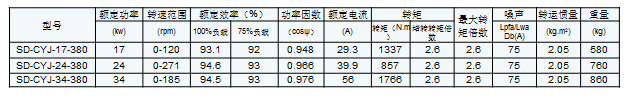

B、產品規格

下面是基于380V電壓條件下的部分產品規格型號,我們可以根據現場和客戶需求定制拖動裝置。
